Arbeitsbereich
EvoLine 300 x 500 370 x 700
EvoLine 500 x 1000 570 x 1200
EvoLine 750 x 1500 820 x 1700


Leistung
Max. Blechdicke 12,7 mm
Max. hydraulische Stanzkraft 280 kN / 400 kN

Geschwindigkeiten
Max. Hubfolge 100 Hübe / min

Werkzeuge
Trumpf ® Werkzeuge
Max. Stanzdurchmesser Ø 105 mm bzw. jede Form
innerhalb 105 mm / 74 mm
Optional 92 x 92 mm
Werkzeugwechselzeit 15 Sek. Man.

Genauigkeit beim Stanzen
mit Maßstäben + - 0,2 mm
mit Digitalanzeige + - 0,1 mm

Platzbedarf und Gewicht
EvoLine 300 1520 x 940 x 1540 mm Gewicht 1800 kg
EvoLine 500 2400 x 1580 x 1540 mm Gewicht 2500 kg
EvoLine 750 3400 x 1580 x 1600 mm Gewicht 3400 kg

Elektrische Daten 28 / 40 T.
Elektrischer Anschlusswert 5 / 8 kVA
Hydraulikmotor 4,0 / 5,5 kW
Erforderliche Absicherung 3 x 16 A / 3 x 16 A
Hydraulik Ölfüllung 50 / 115 Liter

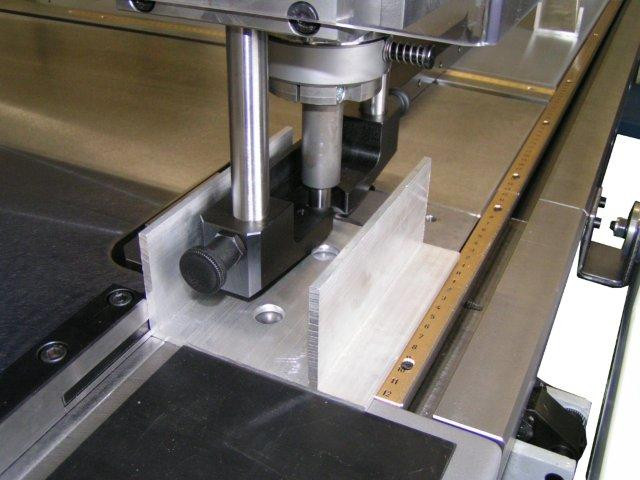

Wie bereits auf der Euroblech gezeigt, freuen wir uns eine neue Anwendung der manuellen EvoLine anzubieten. Mit dieser Option können Winkel bis zu 90 mm Höhe gestanzt werden.
