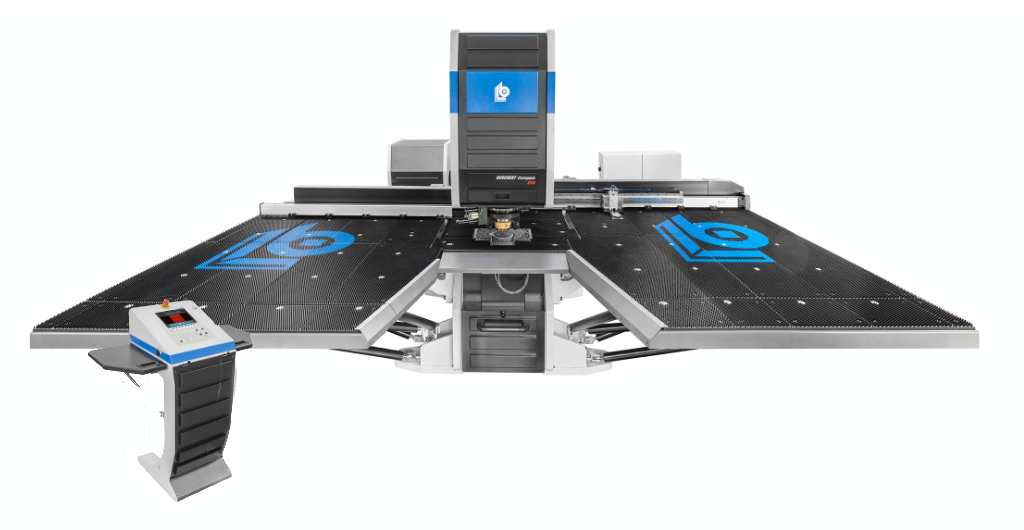

CNC Stanzmaschine Compact EVO für präzise und effiziente Blechbearbeitung
Die CNC Stanzmaschine Compact EVO ist eine leistungsstarke Lösung für die moderne Blechbearbeitung und überzeugt durch hohe Präzision, Geschwindigkeit und Flexibilität. Sie eignet sich ideal für Unternehmen, die Bleche effizient stanzen, nibbeln, bohren und Gewinde schneiden möchten – alles in einem einzigen Arbeitsprozess.
Durch ihre kompakte Bauweise und intelligente CNC-Steuerung bietet die Compact EVO eine optimale Kombination aus Produktivität und Wirtschaftlichkeit.
Höchste Leistung beim Stanzen und Nibbeln
Die Compact EVO erreicht beim Nibbeln bis zu 800 Hübe pro Minute und ermöglicht damit eine besonders schnelle und präzise Bearbeitung von Blechen. Dank integrierter Ölkühlung bleibt die Leistung auch im Dauerbetrieb konstant hoch.
Die CNC Stanzmaschine ist für die Bearbeitung unterschiedlichster Materialien geeignet, darunter:
- Stahl
- Edelstahl
- Aluminium
Selbst bei anspruchsvollen Anwendungen sorgt die Maschine für saubere Schnittkanten und eine hohe Wiederholgenauigkeit.
Flexibilität durch integrierte Zusatzfunktionen
Die Compact EVO bietet zahlreiche integrierte Funktionen, die die Blechbearbeitung deutlich effizienter machen:
- Stanzen und Nibbeln in einem System
- Gewindeschneiden von M3 bis M12
- Bohren in dicke Bleche
- Markieren von Bauteilen in verschiedenen Schriftarten
Diese Kombination ermöglicht die komplette Bearbeitung von Werkstücken ohne Maschinenwechsel und reduziert somit Rüstzeiten und Produktionskosten erheblich.
Präzise Blechbearbeitung durch intelligente Technik
Die Maschine ist mit modernen Spannzangen und einem flexiblen Nachsetzsystem ausgestattet. Bleche können bis zu 10 Meter verarbeitet werden, ohne dass ein manuelles Umspannen erforderlich ist.
Zusätzliche Features wie programmierbares Zangenversetzen und automatische Werkzeugunterstützung sorgen für einen reibungslosen Produktionsablauf und eine hohe Prozesssicherheit.
Optimierte Materialhandhabung und Oberflächenschutz
Für unterschiedliche Anforderungen stehen verschiedene Tischsysteme zur Verfügung:
- Kugeltische für schwere Bleche und einfaches Handling
- Bürstentische für empfindliche Oberflächen
- Korrosionsgeschützte Arbeitsflächen für langlebigen Einsatz
Diese Systeme gewährleisten eine schonende und gleichzeitig effiziente Bearbeitung der Materialien.
Typische Einsatzbereiche der CNC Stanzmaschine
Die Compact EVO ist vielseitig einsetzbar und eignet sich besonders für:
- Maschinenbau
- Metall- und Blechbearbeitung
- Schaltschrankbau
- Automobilzulieferer
- Serien- und Kleinserienfertigung
Durch ihre Flexibilität ist sie sowohl für standardisierte Prozesse als auch für individuelle Fertigungsanforderungen optimal geeignet.
Wirtschaftlichkeit und Effizienz steigern
Die CNC Stanzmaschine Compact EVO reduziert durch die Kombination mehrerer Bearbeitungsschritte:
- Rüstzeiten
- Produktionskosten
- Maschinenwechsel
Gleichzeitig wird die Produktivität gesteigert, da alle Prozesse in einem System integriert sind. Dies macht die Maschine zu einer wirtschaftlichen Lösung für moderne Fertigungsunternehmen.
Technische Daten
Arbeitsbereich
CompactEVO 1000x2000 1060 x 2080 mm
CompactEVO 1250x2000 1310 x 2080 mm
Leistung
Max. Blechdicke 6,4 mm Zangenöffnung/
Revotool 4 mm
Max. Blechlänge 9999 mm durch Nachsetzen
Max. hydraulische Stanzkraft 280 kN
Max. Werkstückgewicht 200 kg
Geschwindigkeiten
Max. Positioniergeschwindigkeit
X- Achse 60 m/min
Max. Positioniergeschwindigkeit
Y- Achse 60 m/min
Simultan X & Y 84 m/min
Max. Hubfolge standard Hydr. 250 Hübe/min
Max. Hubfolge schnelle Hydr. 800 Hübe/min
Werkzeuge
Trumpf ® Werkzeuge
Max. Stanzdurchmesser 105 mm bzw. jede Form innerhalb 105 mm
Revotool 4 / 6 / 7 & 8 Stationen
Werkzeugwechselzeit 2-4 Sek. Revotool
15 Sek. manuell
Achsgenauigkeit beim Stanzen
Positionsabweichung + - 0,10 mm
Mittlere Wiederholgenauigkeit + - 0,03 mm
Platzbedarf und Gewicht
CompactEVO 750x2000 4050 x 4000 x 2110 mm Gewicht 7400 kg
CompactEVO 1000x2000 4050 x 4500 x 2110 mm Gewicht 9200 kg
CompactEVO 1250x2000 4050 x 5000 x 2110 mm Gewicht 10500 kg
Elektrische Daten Standard Hydr./schnelle Hydr.
Elektrischer Anschlusswert 20 / 25 kVA
Hydraulikmotor 4,8 / 11 kW
Verbrauch 2 mm Blechdicke
Dauerbetrieb 4,9 / 7,7 kW/h
Verbrauch 4 mm Blechdicke
Dauerbetrieb 5,4 / 8,75 kW/h
Erforderliche Absicherung 3 x 25 A / 3 x 35 A
Pneumatischer Anschlusswert min. 4 bar
Hydraulik Ölfüllung 115 / 160 Liter
