Schnell präzise und produktiv.
Info

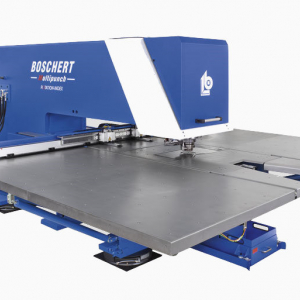

Die Multipunch von Boschert ist eine leistungsstarke CNC Stanzmaschine, die für die effiziente und präzise Blechbearbeitung entwickelt wurde. Sie ermöglicht das Stanzen, Nibbeln und Umformen komplexer Bauteile in nur einem Arbeitsgang und reduziert so Produktionszeiten und Kosten erheblich.
Durch ihr innovatives Werkzeugwechselsystem und die hohe Automatisierung eignet sich die Multipunch ideal für industrielle Fertigung und Serienproduktion.
Maximale Flexibilität durch Werkzeugwechselsystem
Ein zentrales Merkmal der Multipunch ist das intelligente Werkzeugkonzept:
- 8-fach Werkzeugwechsler
- bis zu 64 Werkzeuge gleichzeitig verfügbar
- stufenlos indexierbare Werkzeuge
- sekundenschneller Werkzeugwechsel
👉 Dadurch können verschiedene Bauteile ohne Umrüsten gefertigt werden.
Das spart Zeit und erhöht die Produktivität erheblich.
Vorteile der Multipunch CNC Stanzmaschine
- Komplettbearbeitung in einem Durchgang
- Hohe Präzision (±0,1 mm Positionierung)
- Hohe Geschwindigkeit bis zu 800 Hübe/min
- Automatische Teileentsorgung für kontinuierliche Produktion
- Reduzierte Rüstzeiten durch Werkzeugvorbereitung
👉 Ideal für Unternehmen mit hohem Durchsatz und komplexen Bauteilen.
Technische Daten
Arbeitsbereich
MultiPunch1000 x 2000 mm 1060 x 2080 mm
MultiPunch1250 x 2500 mm 1310 x 2580 mm
MultiPunch1500 x 3000 mm 1560 x 3080 mm
Leistung
Max. Blechdicke Zangenöffnung, wählbar 7 oder
12,7 mm, Revotool 4 mm
Max. Blechlänge 9999 mm durch Nachsetzen
Max. hydraulische Stanzkraft 280 kN
Max. Werkstückgewicht 200 kg
Geschwindigkeiten
Max. Positioniergeschwindigkeit X- Achse 60 m/min
Max. Positioniergeschwindigkeit Y- Achse 60 m/min
Simultan X & Y 85 m/min
Max. Hubfolge standard Hydr. 250 Hübe/min
Max. Hubfolge schnelle Hydr. 800 Hübe/min
Achsgenauigkeit beim Stanzen
Positionsabweichung + - 0,10 mm
Mittlere Wiederholgenauigkeit + - 0,03 mm
Platzbedarf und Gewicht
MultiPunch1000 x 2000 6100 x 5338 x 2100 mm Gewicht 12500 kg
MultiPunch1250 x 2500 7000 x 5963 x 2100 mm Gewicht 14000 kg
MultiPunch1500 x 3000 8060 x 6588 x 2100 mm Gewicht 15800 kg
Elektrische Daten Standard Hydr./schnelle Hydr.
Elektrischer Anschlusswert 20 / 25 kVA
Hydraulikmotor 4,8 / 11 kW
Verbrauch 2 mm Blechdicke
Dauerbetrieb 4,9 / 7,7 kW/h
Verbrauch 4 mm Blechdicke
Dauerbetrieb 5,4 / 8,75 kW/h
Erforderliche Absicherung 3 x 25 A / 3 x 35 A
